RC3100电缆路径识别探测仪

发表时间：2019-7-17 浏览：1428次

RC3100电缆路径识别探测仪



基本功能

（1）能快速有效地确定地下金属管线的走向和深度。

(2）具有信号强度指示、左右箭头指示、罗盘方向指示。

(3）探测管线最大深度可达20米。

(4）自动测深：当仪器置于管线上方时，自动显示目标管线真实深度。

(5）信号识别：从信号幅度、信号方向、信号相位三个维度进行电缆的准确识别。

(6）电流方向指示：可跟踪信号的电流方向、相位，有效提高查找路径的准确性。

(7）自动提示的70%测深法，通过图形及提示音可轻松确定70%信号点。



技术指标

发射机技术参数

本机为多频大功率发射机，以恒功率输出、自动匹配外部负载。具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。

(1)可供选择频率：输出31种频率的正弦交流信号，分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82KHz、83.1KHz、89KHz、133KHz、200KHz.

(2)故障检测及识别信号定位模式、送音模式、电流方向信号SS Low、SS High。

(3)具有智能信号识别相位功能。

(4)欧姆表功能，可检测外部电阻、外部危险电压提示。

(5)三种信号发射方式：直连法、 耦合法 、感应法。

(6)显示内容：频率设置，电池状态，数字显示输出电流和回路电阻，输出模式，外接电源，外部电压警示。

(7)输出功率可调，低档、中档、高档、满档四种档位。

(8)最大输出电流不小于1A；最大输出功率不小于12W。



接收机技术参数

接收机使用3.5 寸真彩液晶显示，显示信号强度数字、幅度光条、罗盘指向、左

右箭头指向、电流方向指示，用于指示信号的强弱、光电缆定位、故障检测、光

电缆识别、深度测量。

(1) 宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值5种显示方式。

(2)具有宽带接收技术，可根据客户需求提供个性化定制（100Hz-200kHz内）。

(3)可供选择频率：10 种，分别是50Hz、60Hz 、LF、577Hz、8KHz、33 KHz、

82KHz、133KHz，电流方向信号SS Low、SS High。

(4）数字直读深度范围:0-20米。精度：3米以内±5%，8米以内±10%。

(5)显示内容：信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示、智能信号识别相位、信号增益。

(6)具有罗盘导向指示功能。

(7)具有智能信号识别相位功能。

(8)可外接耦合钳进行光电缆识别。

(9)信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的识别。

(10)电流方向指示：可跟踪信号的电流方向、相位，有效提高查找路径的准确性。

(11)3.5寸24位色真彩液晶显示。背光亮度可调，适应各种环境。

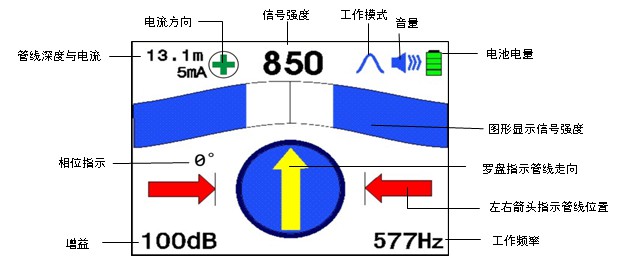

接收机界面显示
