RCDAC-30阻尼振荡波状态检测系统

发表时间：2019-7-10 浏览：1726次

一、设备简介
阻尼振荡波状态检测系统RCDAC-30是一种用于电缆现场检测与状态诊断的技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。
系统在测试过程中产生的阻尼交流电压最高可达 30kV，并结合系统硬件与系统软件来进行诊断，主要包括：
    半导体技术；
    激光控制技术；
    数字式信号处理器和滤波技术；
    无线网络控制技术。

1.1    系统硬件
RCDAC-30主要由测控主机和一体化阻尼振荡波单元两个部分构成

RCDAC-30系统组成
1、被测电缆 2、一体化阻尼振荡波单元 3、测控主机
阻尼振荡波单元为一体化设计，内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
测控主机协调整个系统的运行，通过无线网络和阻尼振荡波单元进行通信，控制阻尼振荡波单元运行，并采集、存储和分析分压器/耦合器采集的阻尼振荡波信号和局放信号。

RCDAC-30系统主要技术指标
供电电源    220VAC±10%，50Hz
振荡波输出最大电压    30kV
振荡频率范围    20Hz~300Hz
测试电缆长度范围    200m~20km
高压充电电流    5mA
高压开关    触发方式：激光触发高压开关

高压开关控制    导通时间：1μs
开关导通电阻：小于1Ω
光纤通信
局放测量范围    1pC~100nC
局放水平检测与带宽
局放定位带宽    150kHz~45MHz自动调节
局放定位测量精度    电缆全长1 % (最小分辨率2m)
介质损耗测量范围    0.1 %~10 %
局放实时采样率    100MHz
局放采样存储深度    32MB（可记录300ms数据长度）
控制方式    无线控制
局放校准模式    自动/手动
校准模式下时域脉冲反射定位接头功能    自动锁定接头位置

1.2    系统软件

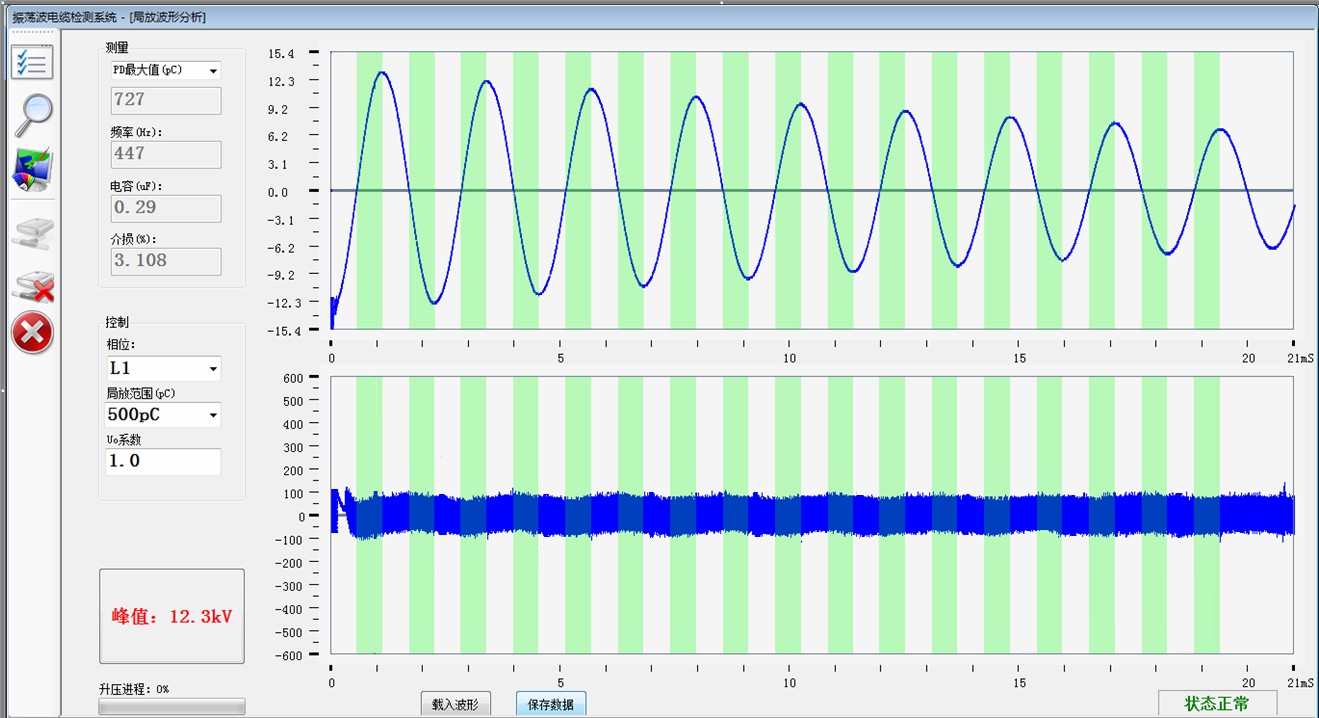

全中文操作界面，能够记录振荡电压波形和局放信号波形；自动显示振荡电压波形频率、幅值和采样时间宽度等；能对局放信号波形展开分析；自动显示介损测试数值；自动生成局放定位图并生成统计报表；自动生成局放统计图谱。

RCDAC-30系统软件主要功能
1    软件信息记录界面
        1    记录时间日期
        2    可登记用户基本信息：试验人员
        3    试验电缆基本信息：包括试验电缆站名、电缆型号、长度、接头、运行历史等
2    软件主要功能
        1    全中文操作界面
        2    方便直观设置电压幅值，控制自动升压和振荡波产生
        3    自动显示振荡波电压幅值、振荡频率和采样时间宽度
        4    自动显示介损数值
        5    自动显示最大局放量
        6    存储振荡波形和局放波形
        7    局放波形可以现场放大，进行局放源点初定位
        8    自动或手动分析检测数据，自动生成局放定位图，自动生成统计报表
        9    自动生成局放统计图谱，如Q-φ图、N-φ图等
