一、产品概述

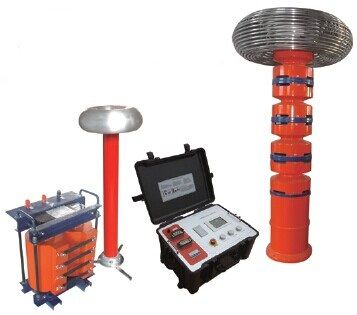

RC8500变频谐振交流耐压试验成套装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，通过调节变频控制电源的输出频率，使得试验回路中的高压电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加试验电压。变频谐振高压试验成套装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

n  适用于10kV、35kV、110kV、220kV交联聚乙烯电力电缆的交流耐压试验

n  适用于66kV、110kV、220kVGIS交流耐压试验

n  适用于大型发电机组的工频耐压试验

n  适用于电力变压器的工频耐压和感应耐压试验

n  适用于母线、断路器、隔离开关、套管、绝缘子等交流耐压试验



二、主要性能指标及特点

3．1 主要技术指标

（1）  工作温度范围：－15～45℃

（2）  工作湿度范围：≤90%

（3）  海拔：≤1500m

（4）  供电电源电压：380V两相或三相，220V、单相，50Hz/60Hz

（8）  工作频率范围：30～300Hz（亦可根据用户要求放宽频率范围）

（9）  频率调节分辨率：0.02Hz；不稳定度≤0.05%

（10） 噪音：≤60dB

（11） 系统测量精度：1级

（12） 输出波形：正弦波，波形畸变率≤1%

（13） 电抗器Q值：30～120

（14） 保护措施：系统具有IGBT、过电压、过电流、放电等全自动保护



3．2 主要特点

l  体积小、重量轻，适合于现场使用

变频控制电源集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30～120），大大减轻了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运输及现场安装。

l  安全可靠性高

        该变频成套装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小、频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

l  试验的等效性好

        采用接近工频（30Hz～300Hz）的交流电压作为试验电源，无论是在等效性和一致性上都与50Hz/60Hz的工频电源非常接近，保证了试验结果的可靠性和真实性。

l  广阔的适用范围

        该变频成套装置可进行XLPE等电力电缆、GIS、断路器、开关的变频交流耐压试验以及大型发电机组、电力变压器、互感器、套管等电气设备的耐压试验，还可用于接地电阻的测量。

l  操作简便、调节分辨率高

        系统频率通过自动调谐或粗调、细调以达到最佳谐振状态，频率调节范围为30～300Hz，频率的分辨率为0.02Hz，由于试品容量范围与频率范围的平方成正比，适用范围广。电压调节分粗调（分辨率1%）和细调（分辨率0.01%），从而使电压能平滑、精细地调至所需电压。用户使用时，先在低的电压下调到系统谐振点，然后再升高电压幅值达到试验所需电压，操作方便可靠。



四、工作原理及系统配置

4．1 工作原理

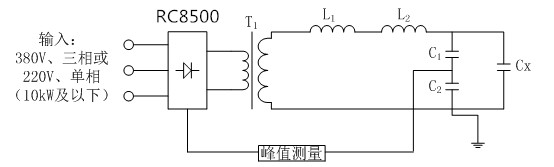

图4. 1 变频串联谐振试验成套装置原理简图

RC8500：变频控制电源      T1：励磁变压器

L1、L2：高压电抗器        C1、C2：高压分压器高低压臂

Cx：试品



高压电抗器L1、L2可并接、可串接使用，以保证回路在适当的频率下谐振。通过变频控制电源SN5280提供电源，试验电压由励磁变压器T1经过初步升压后，使高电压加在高压电抗器L和试品Cx上，通过改变变频控制电源的输出频率，使回路处于串联谐振状态；调节变频控制电源的输出电压幅值，使试品上的高压达到合适的电压值。

回路的谐振频率取决于与被试品串联的电抗器的电感L和试品的电容Cx，谐振频率满足：。
